物理内存管理涉及到物理内存的上报发现、物理内存到逻辑的映射、分配释放、反碎片、迁移等。
Linux Kernel中相关的概念有node，pglist_data, zone, memblock，page，page frame，mem_section，，，等。

物理内存上报和发现

一般内存物理部署结构如下图，内存可能连在北桥上，也可能直接连到socket上，所有内存都能被socket共用。

物理内存的描述一般用DeviceTree,或者UEFI的get_memory_map以及SRAT表传递给Linux Kernel。

DeviceTree

如果是DeviceTree启动的话，一般通过memory节点描述物理内存信息，例子如下:

memory@80000000 {
    device_type = "memory";
    reg = <0x00000000 0x80000000 0 0x80000000>;
    /* DRAM space - 1, size : 2 GB DRAM */
};

Linux Kernel启动过程中，DTB的物理地址作为参数传递给内核，我们先跳过fixmap的概念，了解下DTB发现物理内存大致流程：

UEFI/ACPI

如果通过UEFI启动的话，Linux Kernel会通过drivers/firmware/efi/libstub中的efi_boot_kernel函数调用UEFI的get_memory_map
找到物理内存相关信息，并按照UEFI的启动协议，准备或者更新DeviceTree，
Linux Kernel通过DTB中的uefi-mmap-start节点得到最终的物理内存信息，注意这个地址里面是一个链表，
存放着一组efi_memory_desc_t结构体，这个结构体中描述了每片物理内存的物理起始地址和大小，
更详细的可以参考UEFI代码，或者(QEMU代码)[https://github.com/qemu/qemu/blob/master/hw/arm/virt.c#L2322], 或者Linux Kernel的Stub代码。

UEFI启动流程，内存节点上报流程关键调用栈如下:

efi_boot_kernel
  efi_bs_call get_memory_map
    update_fdt
      start_kernel
        setup_arch
          efi_init
            reserve_regions
              memblock_add

示例图如下：

fixmap

所谓fixmap，指的是虚拟地址中的一段区域，该区域中所有地址在编译阶段就已经确定好了，在Linux Kernel启动阶段，
内核会把这些虚拟地址映射到物理地址上。之所以引入fixmap，是因为在内核启动过程中，某些模块需要使用虚拟地址，
但是这时候内核还没有完全启动，并没有完成虚拟地址到物理地址映射这个复杂的过程，
所以一个简化的虚拟内存的分配和管理的机制就被引入了，也就是要说的fixmap。

比如说启动的时候，虽然传递了DTB的物理地址，但Linux Kernel还没有建立物理地址到虚拟地址的映射，还不能读取，
这时候就可以通过fixmap机制，读取解析DTB文件，找到物理内存节点，建立struct memblock，
整个流程可以参考DeviceTree章节中的流程图。还比如说早期的early_ioremap来访问外设的寄存器等。
fixmap中各个地址区间的定义可以参考代码fixmap.h。

上面这个过程结束后，所有的物理内存都可以通过memblock、memblock_region等结构体呈现了，示意图如下：

配套的日志和debug接口信息如下:

现在已经可以通过memblock_allock分配物理内存了，但是还不能通过虚拟地址来访问这块物理内存，而且cpu、numa和zone
的信息已经可以获取到，接下来就是建立虚拟地址到物理地址的互相映射了，并把物理页面挂到不同cpu节点的zone里面了。

物理内存到内核逻辑概念的映射

要想使用物理内存，自然就会想到把这段物理内存地址映射到虚拟地址，于是就有了页表的建立。
另外呢，物理内存一般被划分成page frame来管理，对应到内核中的概念struct page。
一般一个虚拟地址其实是落到单个struct page中的offset，而物理地址同样也会落到单个page frame中，
所以虚拟地址到物理地址的转换，其实也可以复用到page到page frame的映射。

虚拟地址和页表

在ARM64平台上，以4KB页表页表寻址过程如下图:

其中table\block\page描述符和虚拟地址格式如下图：

以一个虚拟地址为例话，地址翻译的过程如下：

建立页表

建立页表的输入是memblock，也就是物理内存的起始地址和结束地址，输出是空的页表。
memblock是在2010年Yinghai提出的。有兴趣的可以看一下当时的邮件列表中的讨论。
建立页表这个过程发生在paging_init，map_kernel和map_mem几个函数中。
其中map_kenrel是完成kernel各个段的映射，虚拟地址的信息也可以从System.map或者vmlinux中查到。
而map_mem则完成前面发现的memregion的物理地址到虚拟地址的映射。这两个函数都是通过__create_pgd_mapping创建页表，建立的映射。
这时候最底层的页表并没有pte，pte的创建在发生缺页的时候建立。

具体流程如下：

arm64上页表内存属性设置

ARM上内存属性主要通过MAIR寄存器来获取。

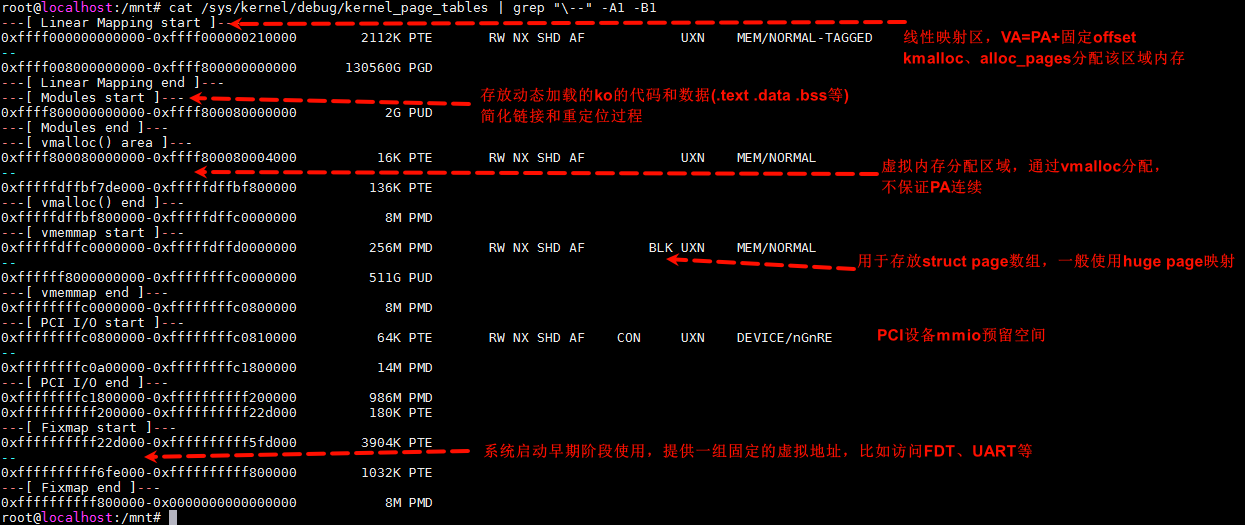

dump内核态页表

kernel的页表，可以通过内核内置的”ptdump”功能导出，它依赖下面的config

CONFIG_PTDUMP=y
CONFIG_PTDUMP_DEBUGFS=y

编译好后，使用命令sudo mount -t debugfs none /sys/kernel/debug 挂载到debugfs之后，执行cat /sys/kernel/debug/kernel_page_tables命令会输入页表映射信息。

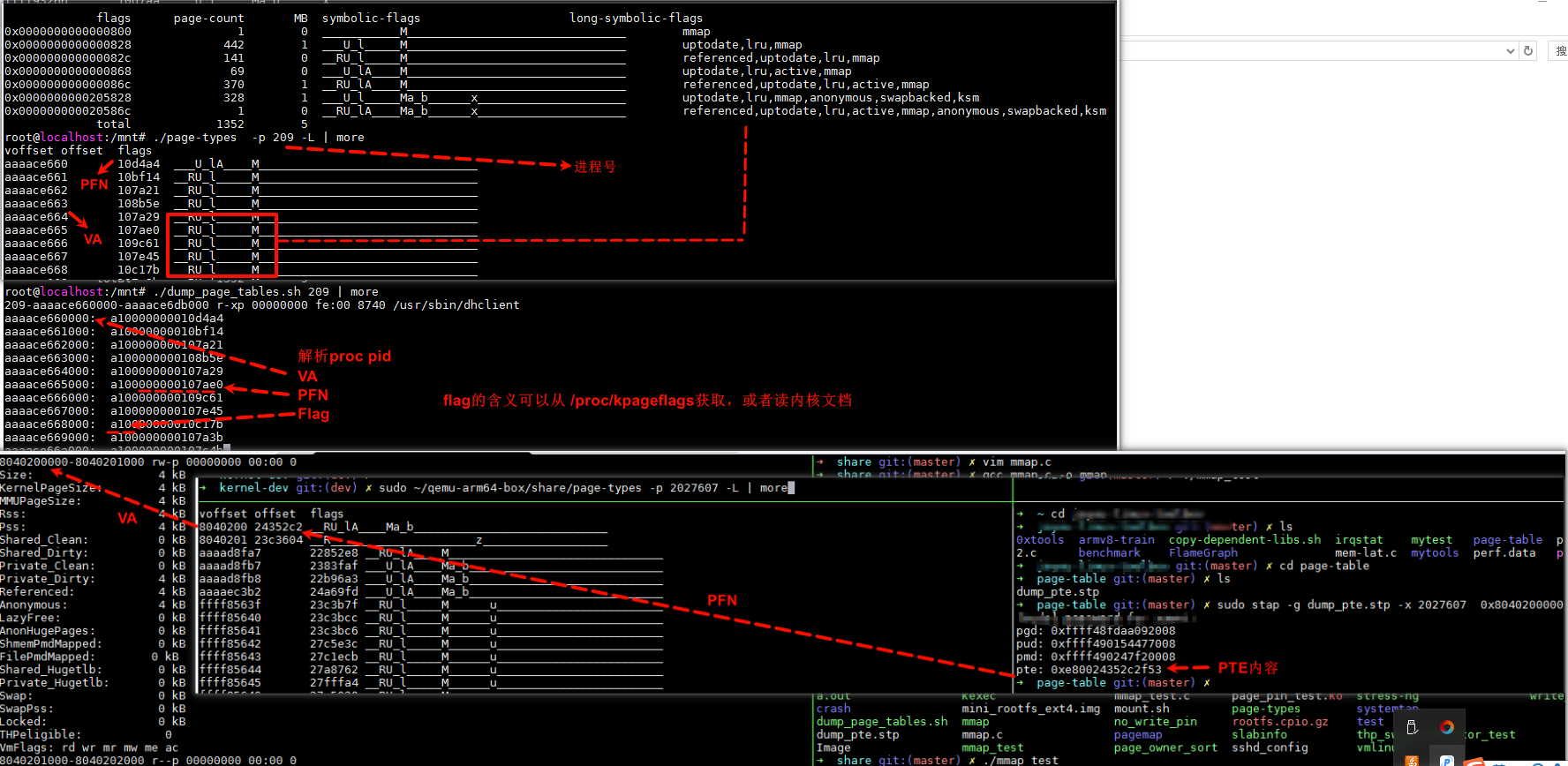

dump用户态指定进程页表

想要dump指定进程的页表，可以想办法获取进程的”struct mm”，或者解析/proc/pid下的maps、smaps和pagemap获取，结合/proc/kpageflags解析
在内核tools/mm下也内置了一个工具page-types，可以dump进程的页表，使用命令make ARCH=arm64 CROSS_COMPILE=aarch64-linux-gnu- O=../kernel-dev.build tools/mm 编译生成就好。

或者通过以下shell脚本解析也行。

#!/bin/bash

cat /proc/$1/maps | while read line
do
    echo $1-${line}
    echo $1-${line} | awk '{print $1}' | (
        IFS=- read pid start end
        start=$(( 0x${start} ))
        end=$(( 0x${end} ))
        addr=${start}
        while [ ${addr} -lt ${end} ]
        do
            printf "%08x: " ${addr}
            dd if=/proc/$pid/pagemap bs=8 skip=$(( addr / 4096 )) count=1 2>/dev/null | od -v -t x8 -A none
            addr=$(( addr + 4096 ))
        done
    )
done

page frame到page的映射

页表框架搭起来之后，就到了把物理内存转换到内核物理内存逻辑概念的阶段，目前内核管理物理内存有四种模型，但主要使用sparse模型。

以ARM64为例，具体函数在bootmem_init，其中：

arm64_numa_init 负责建立numa的cpu节点
arm64_memory_prenset 负责把大的memblock、memblock_region拆成小的mem_section来管理，并和cpu节点关联起来
sparse_init 把物理page frame和mem_section、struct page关联起来，这样通过物理page frame number就可以找到具体的struct page
zone_sizes_init初始化各个cpu节点的zone信息。
